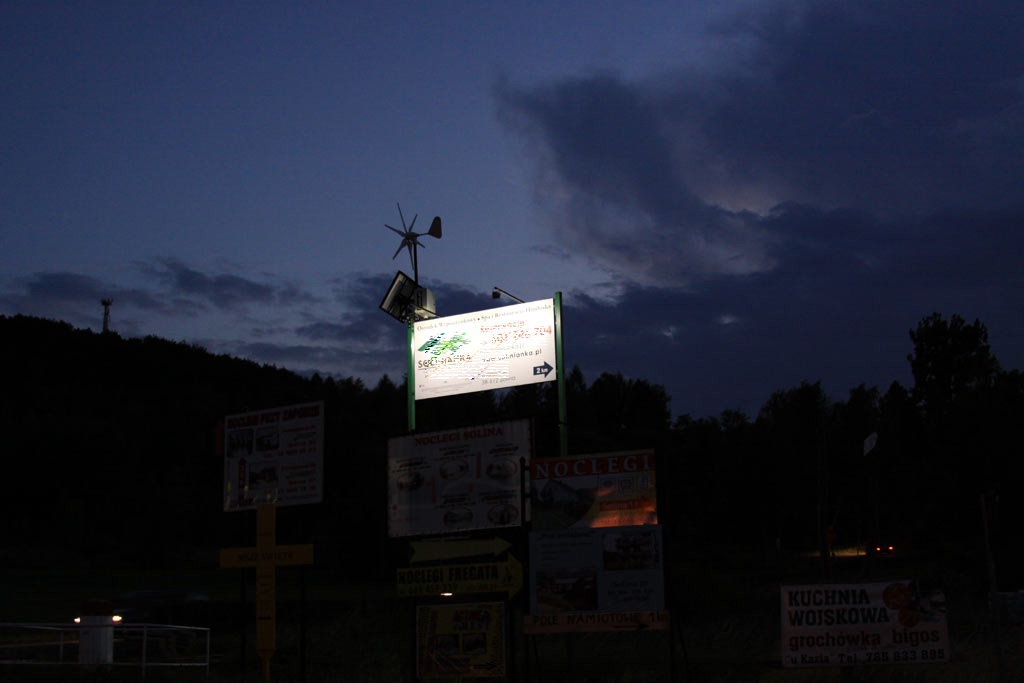

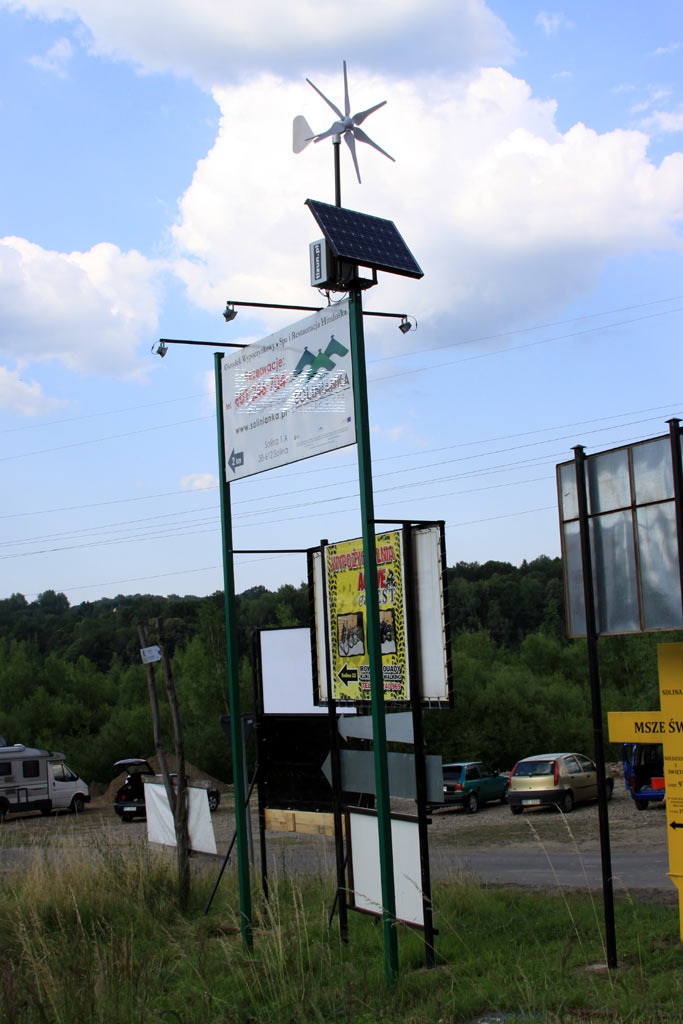

Kit solaire-éolien pour éclairer un panneau d'affichage de 6 m x 3 m

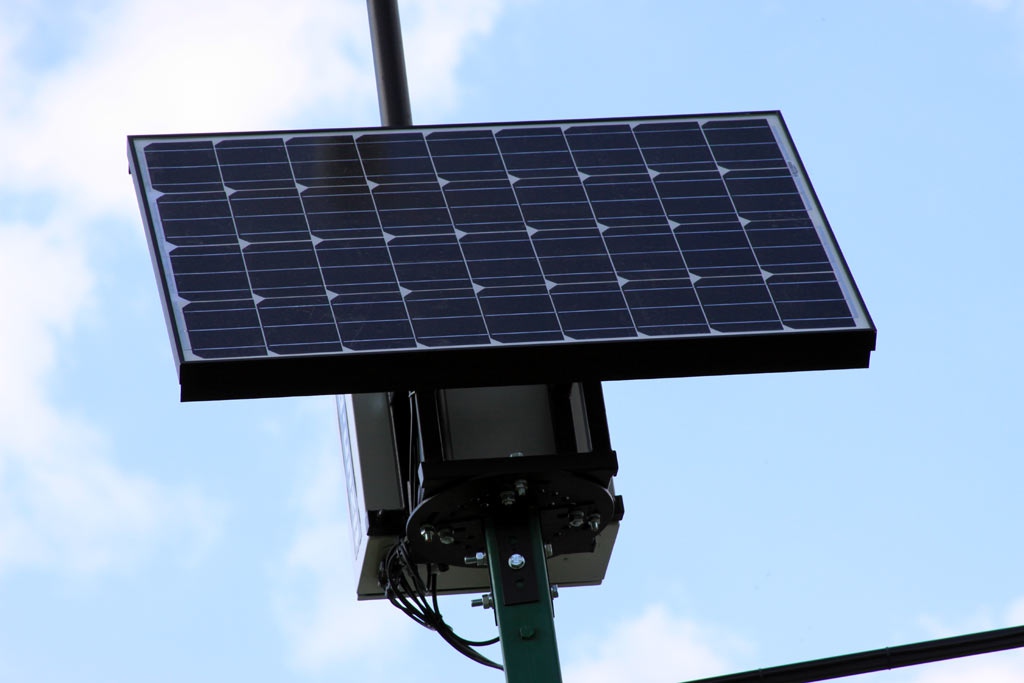

1) Panel solarny

● występuje w 2 wersjach: wersja osobno montowana na słupie na specjalnej konstrukcji lub zintegrowana z lampą

● stosuje się przeważnie 1 duży panel (np. 1x270W) lub 2 obok siebie (np. 2x200W) w mocniejszym zestawach

● żywotność na poziomie 25 lat

● moc paneli waha się od ok. 30W do ok. 550W

● panel pełni funkcję czujnika zmierzchu: w momencie spadku napięcia na panelu (np. po zmierzchu) system załącza lampę i wyłącza, kiedy pojawią się promienie słońca

● Wydajność panelu zimą:

2) Akumulatory

● żywotność od 5 do 7 lat przy odpowiedniej eksploatacji

● montowane są w ziemii w specjalnych, hermetycznych obudowach

● autonomia - czas działania zestawu solarnego w skrajnie niekorzystnych warunkach pogodowych wyrażony w liczbie dni, dobrze dopasowane poszczególne podzespoły zapewniają autonomię na poziomie 5 dni

● w okresie gwarancyjnym (w standardzie 3 lata) Klient nie ponosi kosztów serwisowania baterii

Akumulatory kwasowo-ołowiowe (SLA)

Pojedyncze ogniwo akumulatora SLA składaja się z:
- anody wykonane z metalicznego ołowiu,
- katody wykonane z PbO2,
- elektrolitu, którym jest ok. 37% wodny roztwór kwasu siarkowego z rozmaitymi dodatkami.

Zalety: odporność na głębokie rozładowanie, możliwość pełnego przywrócenia pierwotnych parametrów poprzez ponowne naładowanie „pustego” akumulatora.

Wady: ryzyko jego zasiarczenia w przypadku utrzymania częściowego lub całkowitego rozładowania, wymóg uzupełniania elektrolitu.

Akumulatory żelowe (GEL) i Absorbed Glass Mat (AGM)

Akumulatory AGM są wykonane z użyciem płynnego elektrolitu zaabsorbowanego w separatorze wykonanym z maty szklanej. Natomiast w przypadku akumulatorów GEL elektrolity żelowe są nadal wodnymi roztworami kwasu siarkowego, jednak dodaje się do nich środek żelujący.

Zalety: szczelność, bezobsługowość (nie wymagają ciągłej konserwacji lub uzupełniania elektrolitu), odporność na wibracje i wstrząsy, możliwość pracy w różnych pozycjach.

 3) Oprawa oświetleniowa

● najczęściej stosowane lampy uliczne LED, parkowe typu kula zasilane bezpiecznym napięciem 12V lub 24V

● dzięki zastosowaniu lamp niskonapięciowych nie są wymagane specjalne certyfikaty bezpieczeństwa

● może być w wersji ze zintegrowanym panelem i baterią lub każdy element osobno

● możliwy rozsył światła drogowy lub dookólny

● wydajnośc - ilość lumenów na wat energii pobieranej przez urządzenie

● wysokość, na której zamontowana jest lampa - zazwyczaj lampę montuje się poniżej panelu, np. wysokość słupa 6m i wysokość montażu lampy 5,6m

 4) Słup oświetleniowy + fundament

● najczęściej wykonany ze stali ocynkowanej osadzony na fundamencie

● fundament wchodzi w skład zestawu w przypadku zestawów ze słupem

● słup do lamp solarnych wyposażony jest w spcjalne wsporniki umożliwiające montaż paneli

● słup oświetleniowy musi wytrzymywać całkowitą masę systemu oświetlenia
